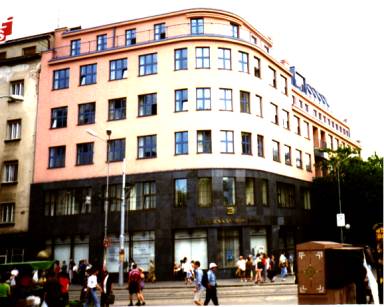

Budova VÚB Bratislava na Poštovej ulici je tvorená piatimi podlažiami, v ktorých sa nachádzajú priestory administratívy, expozitúry, likvidatúry, trezoru, bufetu atď.
Pre riadenie technológií nachádzajúcich sa v priestoroch budovy bol vybraný riadiaci systém METASYS firmy JOHNSON CONTROLS.
Na realizáciou diela bola poverená naša firmu, ktorá vykonala všetky práce súvisiace s inštaláciou a programovaním riadiaceho systému.

Popis riadenej technológie

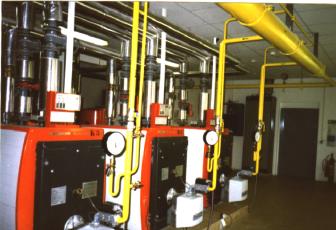

Budova má vlastnú kotolňu s tromi plynovými kotlami. Kotolňa zabezpečuje ohrev vody pre ústredné kúrenie a vzduchotechnické jednotky.

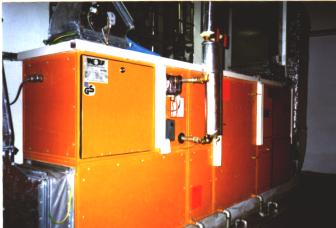

VZT a klimatizačné jednotky pre vetranie a klimatizáciu kancelárií na prvých dvoch podlažiach, trezoru, expozitúry, vstupnej haly, bufetu a likvidatúry sa nachádzajú v suteréne budovy.
Individuálne podmienky pre každú klimatizovanú kanceláriu sú dosiahnuté regulovaním prietoku vzduchu pre každú miestnosť osobitne. Pre všetky miestnosti pripravuje vzduch jedna VZT jednotka, pričom teplota a vlhkosť sú upravované podľa ročného obdobia a aktuálnych poveternostných podmienok.

Popis riadiaceho systému

Pre automatickú reguláciu technológií vzduchotechník a kotolne bolo použitých osem regulátorov DX-9100, ku ktorým sú pripojené snímacie a ovládacie prvky ovládaných technológií. Monitorovanie prevádzkových stavov v technológiách a ich ovládanie z jedného miesta je zabezpečené pomocou grafickej centrály CS-9105W, na ktorý sú pripojené riadiace regulátory.

Popis ovládaných obvodov

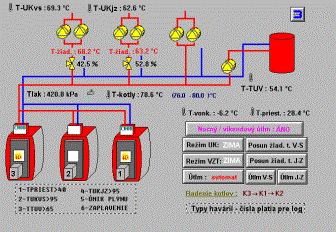

KOTOLŇA A ÚSTREDNÉ KÚRENIE
Kaskádové ovládanie kotlov
Pri poklese teploty na výstupe z kotlov na 75°C dôjde k zapnutiu kotla. Ak za určitý čas nestúpne teplota na výstupe z kotlov nad 75°C dochádza k zapnutiu ďalšieho kotla. Rovnomerné opotrebenie kotlov je programovo zabezpečené striedaním chodu.

Ekvitermická regulácia vetiev ÚK
Na každej vetve ÚK (DEALING, VESNA, GURMÁN, PRÍZEMIE) sa nachádza zmiešavací ventil, snímač teploty a čerpadlo. V letnom období čerpadlá stoja a ventily sú zavreté, pričom riadiacim programom je zabezpečené, že každého 15-teho v mesiaci o 1600 hod na 2 min sa spustia čerpadlá a otvoria ventily.
Pre každú vetvu(východ - sever, juh - západ) je použitá dvojica čerpadiel, pričom jedno vždy tvorí 100% zálohu pre prípad poruchy. Programom je tiež ovládané striedanie čerpadiel pre zabezpečenie rovnomerného opotrebenia.

Ohrev TÚV
Ohrev vody pre TÚV je zabezpečený elektrickým ohrevom.

Regulácia tlaku v systéme
Tlak je regulovaný pomocou solenoidu pre dopúšťanie vody, ktorý sa otvára pri poklese tlaku pod žiadanú hodnotu.

Režimy prevádzky
Pre kotolňu možno nastaviť dva režimy ZIMA (pre ÚK a VZT). Ak je nastavený režim LETO pre ÚK a režim ZIMA pre VZT, vykurovanie budovy pomocou radiátorov je zastavené, ale kotle sú v chode pre prípravu vody pre ohrievače VZT zariadení.

VZDUCHOTECHNIKA

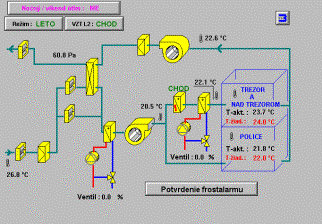

Spustenie VZT
Pri štarte VZT sa najprv otvoria klapky (vstupná, výstupná, cirkulačná a klapka chladenia). Keď sú klapky otvorené, spustí sa prívodný ventilátor. Po jeho nabehnutí sa spúšťa odpadný ventilátor (I. stupeň) a následne sa spúšťajú odsávacie ventilátory.

Regulácia teploty
Pri zapnutí zimného režimu z centrály sa zapína čerpadlo ohrievača a na základe teploty v priestore sa reguluje ventil ohrevu. Žiadaná hodnota pre ohrev vzduchu je 20°C. V prípade, že teplota nasávaného vzduchu alebo teplota na výstupe VZT je väčšia ako 24°C, zapína sa 1.stupeň chladenia. Ak je 1.stupeň využitý na 100% a teplota stále stúpa, otvára sa klapka chladenia. Výkon 1.stupňa je znížený na 50% a zapína sa 2.stupeň odpadného ventilátora. Po jeho spustení sa zapína 2.stupeň chladenia. Pri poklese 2.stupňa na 50%, sa vypne 2.stupeň chladenia a 2.stupeň odpadného ventilátora. Klapka chladenia sa zatvorí.

Protimrazová ochrana
Pri aktivácii protimrazovej ochrany sa vypína prívodný a odpadný ventilátor, vstupná, výstupná, cirkulačná a klapka chladenia sa zatvoria. Spúšťa sa čerpadlo ohrievača a ventil ohrevu sa otvára na 100%. Po doznení protimrazovej ochrany sa VZT nespúšťa automaticky, ale na jej spustenie je potrebné potvrdiť odstránenie poruchy z centrály. Po tomto potvrdení VZT prechádza do štandartného režimu prevádzky.
